סקירת מוצר

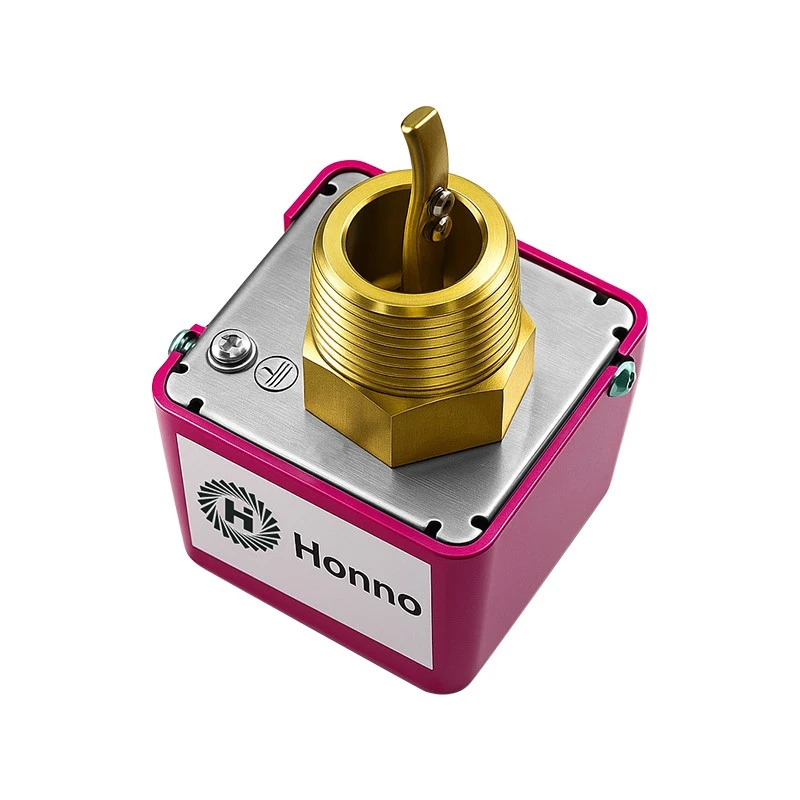

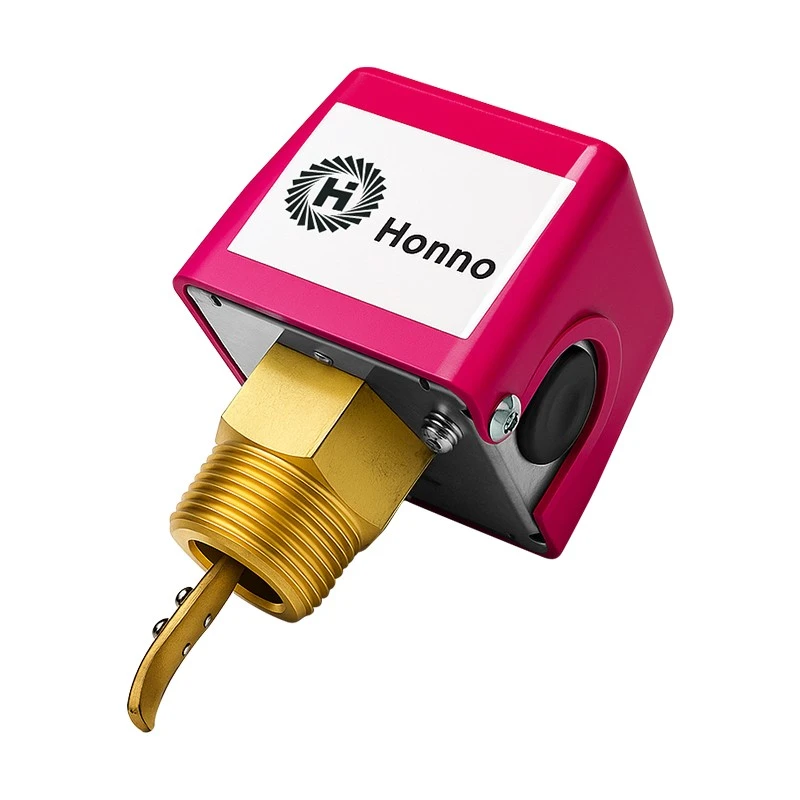

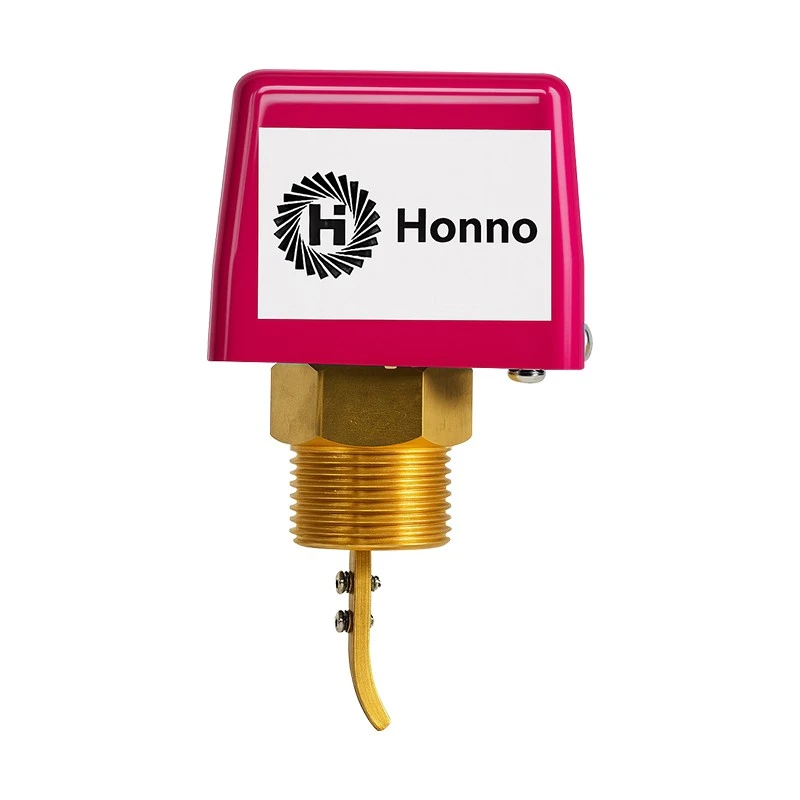

מתג הזרימה Baffle Flow הוא מכשיר מסוג משוט מכני שבו זרימת הנוזל מזיזה משוט המפעיל מיקרו-בורר לזיהוי זרימה בצינורות.

מפרט טכני

קָטֵגוֹרִיָה	פָּרָמֶטֶר	מִפרָט
נוזל וזרימה	מדיה תואמת	מים ונוזלים-נמוכים
	טווח גודל צינור	DN25–DN200 1–8 אינץ' ±2 מ"מ
	טווח קבע נקודות	1.0–30.0 m³/h ±15%
	הֲדִירוּת	פחות או שווה ל-3% מהקריאה ±1% FS
	ירידת לחץ	פחות או שווה ל-0.05 בר ±10%
חַשׁמַלִי	סוג איש קשר	מתג מיקרו SPDT Form C
	דירוג החלפה	250 VAC 5 A / 24 VDC 2 A
	חיבור לחשמל	DIN 43650 / M12 / M20×1.5
	התנגדות בידוד	גדול או שווה ל-100 MΩ ב-500 VDC
פועל	לחץ עבודה מקסימלי	25 בר SS / 10 בר פליז
	טמפרטורה בינונית	-20 עד +120 מעלות ±2 מעלות
	טמפרטורת סביבה	-20 עד +80 מעלה ±1 מעלה
הֲגָנָה	דירוג IP	IP65 / IP67 אופציונלי
הֲגָנָה	הגנה מפני פיצוץ	Ex d IIC T6 Gb / Ex ia IIC T6 Ga
מֵכָנִי	תהליך חיבור	G 1/2", G 1", NPT 1", מאוגן
	חומרים רטובים	פליז מצופה 316L SS / פליז / ניקל-
	אִטוּם	FKM / EPDM / NBR ±5 Shore A
הַתקָנָה	מיקום הרכבה	אופקי מועדף, אנכי מותר ±5 מעלות
ביצועים	זמן תגובה	פעולה קטנה או שווה ל-1.2 שניות / שחרור של פחות או שווה ל-1.5 שניות ±0.3 שניות
ביצועים	חיים מכניים	גדול או שווה ל-1,000,000 מחזורים
הַתאָמָה	הסמכות	CE / RoHS / ATEX / SIL 2

תכונות טכניות וביצועים

פרופיל ההנעה הידרודינמית
צורת ההנעה מפחיתה את ההתנגדות לזרימת נוזלים בתנאי מהירות גבוהה.

מחסום מפוח הרמטי
מבנה המפוח מבודד את הדיור ממדיום התהליך כדי להפחית את הסיכון לדליפה.

גיאומטריית ציר עצמי-
עיצוב הציר מפחית הצטברות מוצקה סביב אזור הציר במהלך הפעולה.

שידור מגנטי-מוצק
הצימוד המגנטי מעביר את תנועת ההנעה ללא חדירת פיר, ומפחית את בלאי החותם.

מתח-הקלה על חיסום רכיבים
טיפול תרמי מייצב את מתח הקפיץ במהלך הייצור.

יישומים

שדה יישום	שימוש אופייני
מערכות HVAC	מנטר את זרימת המים בלולאות צ'ילר במערכות HVAC.
קירור תעשייתי	מזהה אובדן נוזל קירור בקווי ריתוך במערכות קירור תעשייתיות.
טיפול במים	בודק את תנאי זרימת משאבת המינון הכימית במערכות טיפול במים.
הגנה על משאבה	מזהה רעב נוזלים בקווי צריכת משאבה.
מערכות סיכה	מנטר הזנת שמן במערכות שימון מסבים.

הסמכות ובקרת איכות

תקן / הנחיה	בָּסִיס	פונקציית ציות
ISO 9001:2015	מערכת ניהול איכות	משמש לאיכות ייצור ובקרת תהליכים
סימון CE	הנחיות LVD ו-EMC	מציין עמידה בדרישות בטיחות חשמל ולחץ של האיחוד האירופי
הוראת RoHS	הגבלת חומרים מסוכנים	מגביל שימוש בחומרים מסוכנים כולל עופרת
ATEX / IECEx	הגנה מפני פיצוץ	ישים לשימוש באזורים מסוכנים של אזור 1 ואזור 2

בדיקת לחץ הידרוסטטית 100%.
כל גוף מתג עובר אימות אטם בלחץ נוזלי ב-1.5× מהמגבלה המקסימלית המדורגת כדי לאמת תקינות הרמטית.

בדיקת רציפות דיאלקטרית
בדיקה אוטומטית בודקת את התנגדות הבידוד על פני מסופי המיקרו-מתג SPDT כדי למנוע קצרים.

פרופיל Pivot Kinematic
זרוע ההנעה המכנית עוברת שוב ושוב על אופניים כדי להבטיח סיבוב ציר חלק ולמנוע הידבקות של רכיבים.

כיול ספסל זרימה אוטומטי
חיישני לייזר עוקבים אחר נקודות הפעלת ההנעה בפועל מול מהירויות נוזל הייחוס כדי לאמת את יכולת החזרה של נקודות-.

OEM/ODM ויכולות ייצור

חיבורי תהליך הניתנים להגדרה
עיבוד שבבי תומך בחוטי G, NPT או BSPT לפי מפרטי הלקוח.

מקורות חוטי עופרת גמישים
תומך באורכי חוטים מותאמים אישית ומיגון עבור מערכות בקרה.

החלפת סגסוגת
פלדת אל חלד 316L אופציונלית לעמידות כימית.

קיבולת פלט שנתית עקבית
תפוקה שנתית של עד 50,000 יחידות בהתאם לתצורה.

שאלות נפוצות

ש: האם מתג המיקרו יכול להתמודד עם עומסים אינדוקטיביים במיוחד כמו התנעה ישירה של מנוע AC?

ת: לא, נדרש ממסר בידוד חיצוני כדי להגן על מגעים מעומסים אינדוקטיביים במעגלים חשמליים.

ש: האם אבנית או הצטברות מינרלים ממים קשים ינעלו את מנגנון הציר הפנימי?

ת: מומלץ לבצע תחזוקה תקופתית מכיוון שהצטברות סידן עלולה להגביל את תנועת הציר במים קשים.

ש: האם עיצוב המארז מאפשר החלפת שדה של בלוטת הכבלים?

ת: הדיור משתמש בהברגה M20×1.5, תואם לבלוטות כבלים מאושרות.

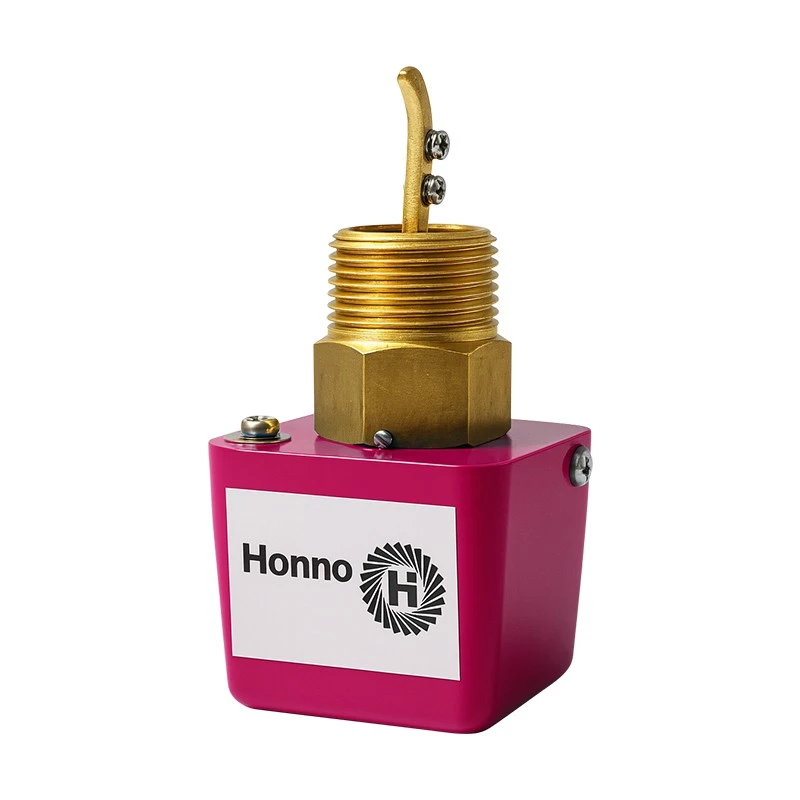

מתג זרימה מסוג Baffle HNF10-E
פרמטרים ספציפיים	ערך / תיאור
עקרון המדידה	הוא פועל על בסיס עקרונות מכניים. זרימת הנוזל פועלת על בפל הנתמך על ידי קפיץ. כאשר קצב הזרימה מגיע לערך מוגדר מראש, תנועת המבצר מפעילה באופן מכני מתג מיקרו, ובכך מייצרת אות מיתוג.
טווח קוטר נומינלי	חוט 1"-6", גדלים אחרים להתאמה אישית
חומר חלקים רטובים	נירוסטה
שיטת חיבור	חיבור עם הברגה
שגיאת מדידה מקסימלית	±2.5% מקנה מידה מלא
טווח מדידה	20-1800 ליטר לדקה
לחץ תהליך מקסימלי	16 בר
טווח טמפרטורות בינוני	מקסימום 90 מעלות
טווח טמפרטורות סביבה	-25...80 מעלות
חומר דיור למשדר	ללא הגבלה
תצוגה/פעולה	אין תצוגה
תשומות
פלטים	פתוח בדרך כלל + סגור בדרך כלל (250VAC, 3A)
ספק כוח	24VDC / 230V AC
תְעוּדָה
בטיחות פונקציונלית	בטיחות פונקציונלית עומדת בתקן IEC 61508, ומאפשרת שימוש ביישומי בטיחות כפי שנקבע בתקן IEC 61511.
