סקירת מוצר

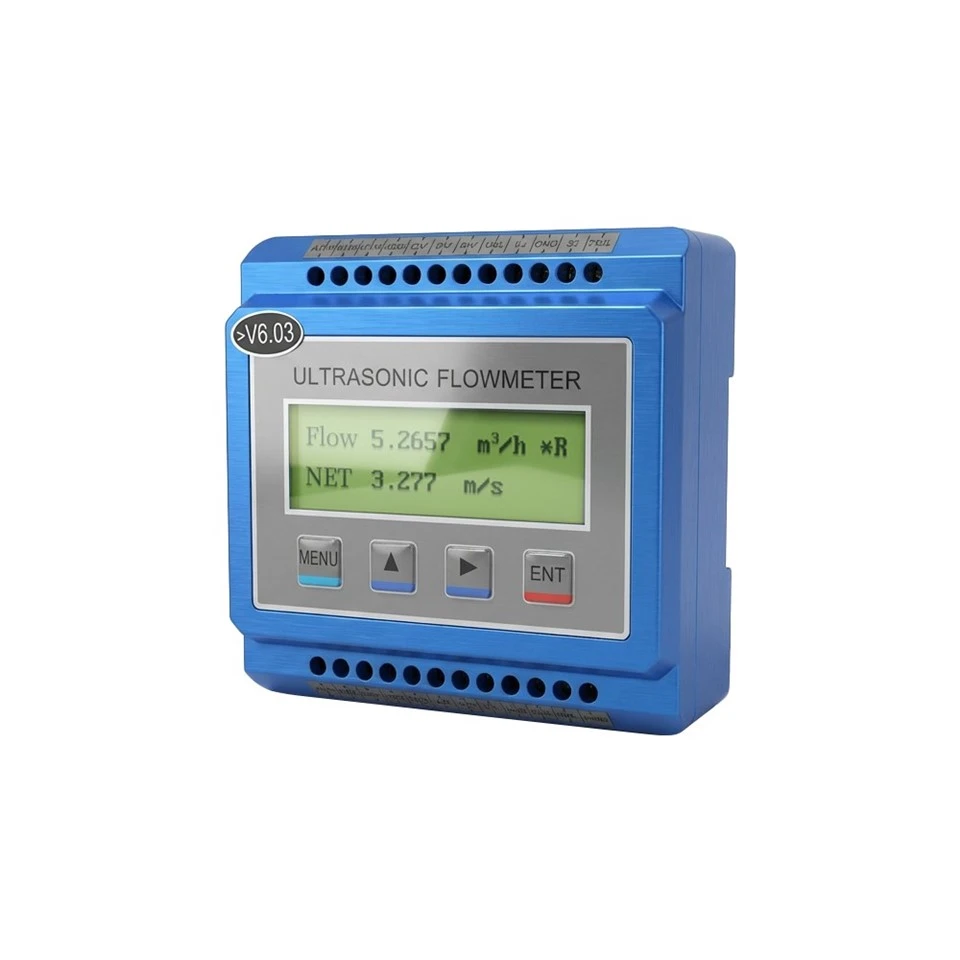

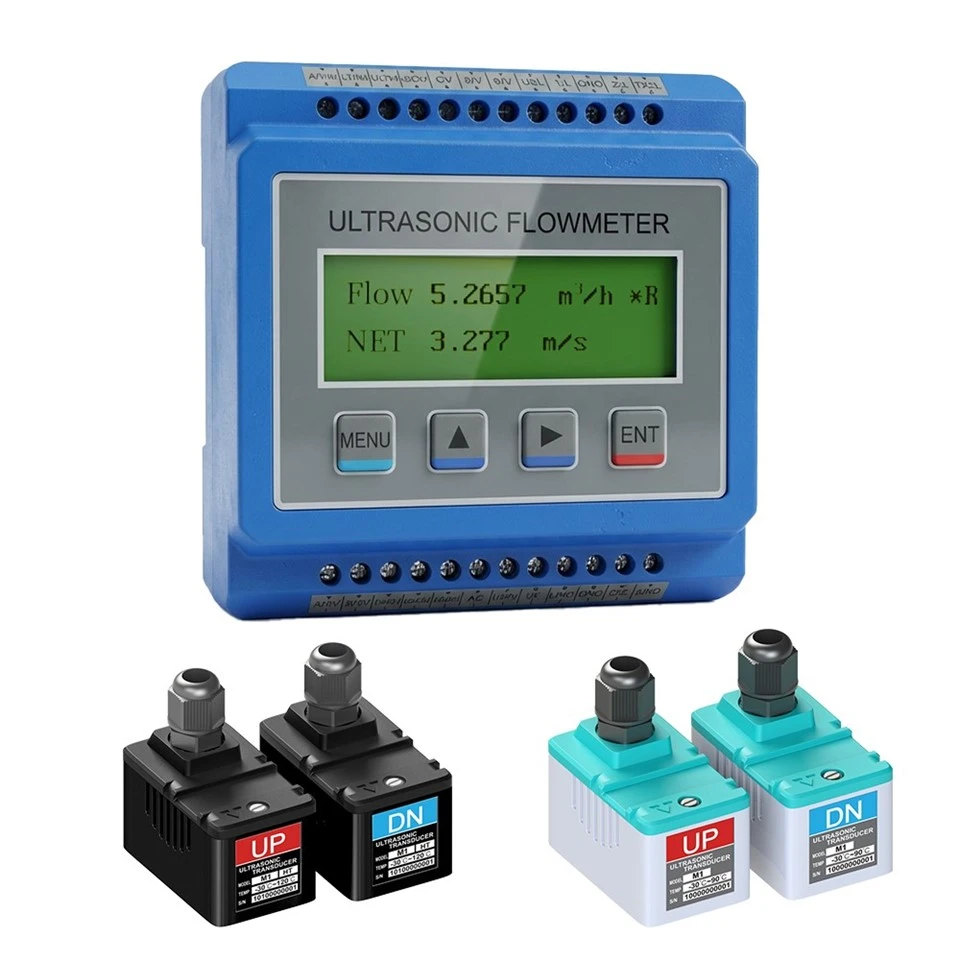

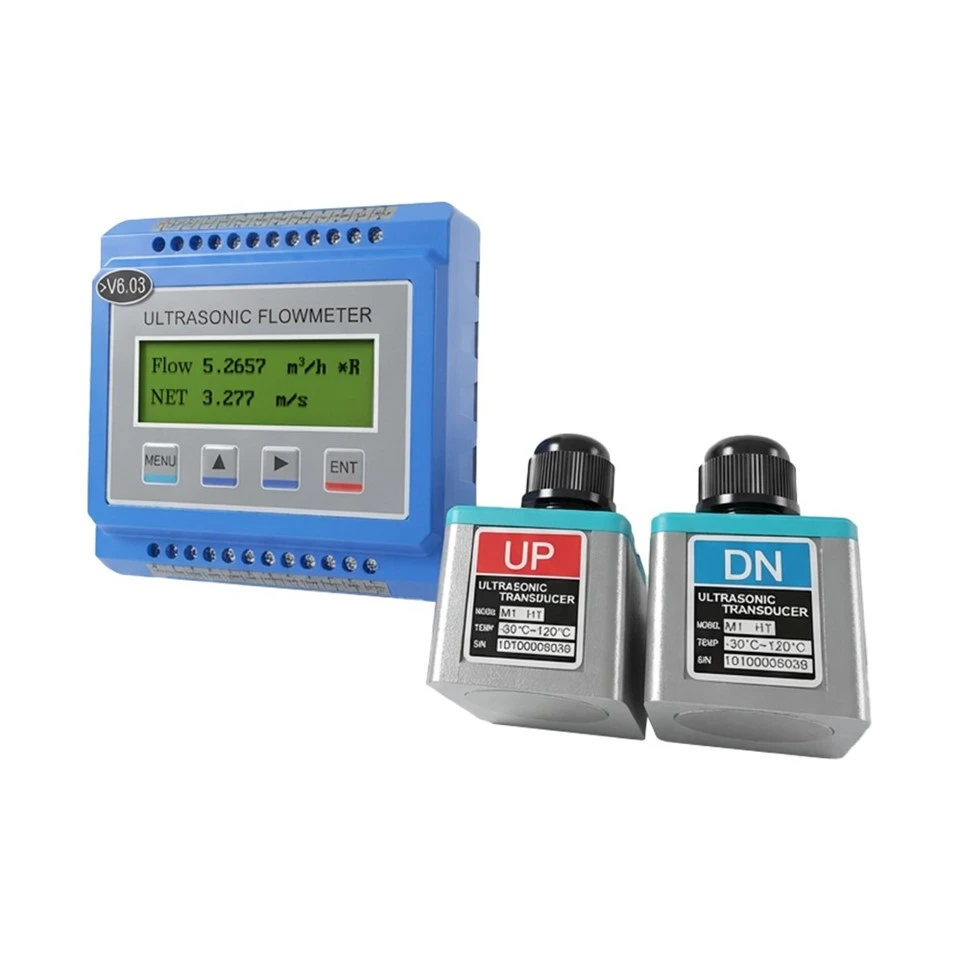

מהדק הסוג הכלכלי-במד זרימת מים אולטראסוני משתמש בטכנולוגיית-זמן מעבר למדידת זרימה נפחית לא-פולשנית ללא חיתוך צינור.
מפרט טכני
|
קטגוריה ופרמטר |
מפרט / ערך |
|
ביצועי מדידה |
|
|
עקרון המדידה |
זמן מעבר-אולטרסאונד (אות-הפרש איזון כפול) |
|
דִיוּק |
±1.0% of reading (velocity >0.2 מ'/שניה, מקסימום ±2.0%) |
|
הֲדִירוּת |
±0.2% (מקסימום ±0.5%) |
|
טווח מהירות |
±0.01 עד ±12 מ"ש (דו-כיוונית,-ניתוק זרימה-נמוך 0.03 מ"ש) |
|
טווח גודל צינור |
DN15 עד DN6000 (תלוי בדגם המתמר) |
|
דרישות נוזל וצנרת |
|
|
נוזלים ישימים |
מים, מי ברז, מים מוחזרים, מים קירור/מצוננים (עכירות<10,000 ppm) |
|
צינור ישר |
במעלה הזרם גדול או שווה ל-10D, במורד הזרם גדול או שווה ל-5D (מינימום לפרופיל זרימה יציב) |
|
חומרי צינור |
פלדת פחמן, נירוסטה, ברזל יצוק, PVC, נחושת, אלומיניום (תומכים בצינורות מרופדים) |
|
יציאות אלקטרוניקה ואותות |
|
|
ספק כוח |
DC 24V (AC 85–264V אופציונלי, ±10%) |
|
פלט אנלוגי |
4–20 mA (פעיל, פחות או שווה לעומס 750 Ω, ±0.1% FS) |
|
פלט דופק |
דופק OCT (0-10 קילו-הרץ, ±0.05% רוחב דופק) |
|
פלט ממסר |
1× ממסר SPST (AC 220V / DC 30V מקסימום) |
|
ממשק תקשורת |
RS485 Modbus RTU (2400–38400 bps) |
|
פיזית וסביבתית |
|
|
דירוג הגנה |
משדר IP65 / מתמר IP67 (IP68 אופציונלי, טבולה פחות או שווה ל-2 מ') |
|
טמפרטורת הפעלה |
-20 מעלות עד 60 מעלות (RH פחות או שווה ל-85%) |
|
טמפרטורת מתמר |
−30 מעלות עד 90 מעלות (טמפ'-גבוהה עד 160 מעלות, מגבלה של ±2 מעלות) |
|
לְהַצִיג |
LCD 2×16 עם תאורת LED אחורית |
|
סוג הרכבה |

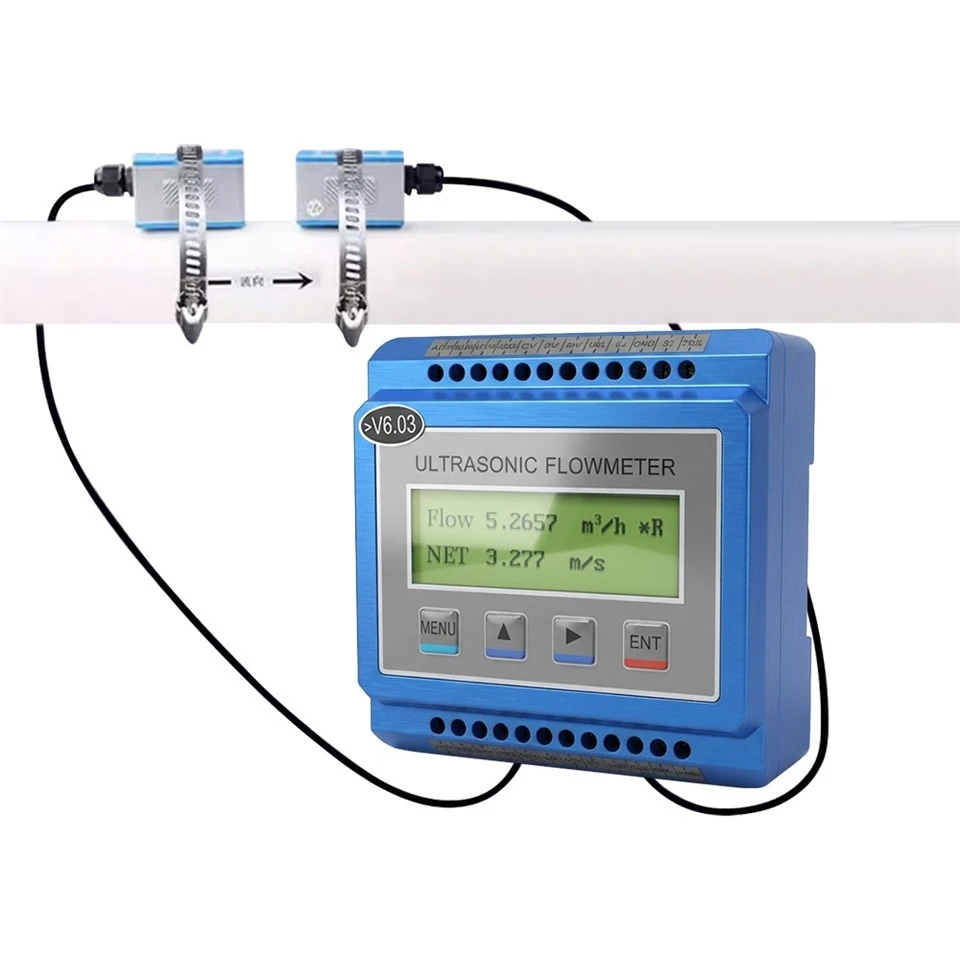

קיר-תושבת/מסילת DIN-; מהדקים-בשיטת -V / Z-שיטה |
ציות ובקרת איכות
תאימות ותעודות
|
מסגרת / רגולציה |
היקף ההסמכה |
ערך תפעולי ושוק |
|
סימון CE |
תקן EN 61326-1 EMC |
ביצועי אות יציבים בסביבות רעש חשמלי |
|
הוראת RoHS |
מגביל חומרים מסוכנים; מבטיח רכיבים ללא עופרת-. |
בטיחות סביבתית בשימוש ובסילוק |
|
ISO 9001:2015 |
מערכת ניהול איכות מבוקרת |
איכות ייצור עקבית |
|
מעקב NIST |
ניתן למעקב לתקני מטרולוגיה לאומיים |
מספק התייחסות דיוק לבדיקה וביקורת |
|
דירוג IP68 |
IEC 60529 תקן הגנה מפני כניסה |
מבטיח פעולה טבולה עד 2 מ' |
בקרת איכות ובדיקה
1. Multi-כיול זרימה רטובה נקודתית
כל יחידה נבדקת עם כיול רטוב 3 נקודות לפני המשלוח.
2.Transit-אימות תזמון זמן
מעגלי תזמון נבדקים באמצעות אוסילוסקופים עבור יציבות-הפרש זמן.
3. הזדקנות תא רכיבה תרמית
לוחות מעגלים עוברים רכיבה תרמית של −20 מעלות עד 60 מעלות כדי להפחית את הסיכון לסחף אפס -נקודות.
4. התאמת עכבה אקוסטית מתמר
בדיקות נבדקות באמצעות ניתוח עכבה כדי להבטיח שידור אקוסטי יציב והנחתת אות נמוכה.
5. בדיקת לחץ ושקע במתחם
מתמרים עוברים בדיקות טבילה של 2 מטר כדי לאמת איטום הגנה מפני חדירת IP68.
6. חוזק איתות ואימות ערך-
עוצמת האות נבדקת על יותר או שווה ל-60 dB במהלך בדיקת המפעל.
יכולות מפעל & OEM/ODM
כושר ייצור חודשי
קיבולת חודשית: 5,000 יחידות קוליות.
זמני אספקה סטנדרטיים
הזמנות לדוגמה: 3-5 ימי עבודה מהמלאי.
מותג פרטי והתאמה אישית של צבע
תומך במיקום לוגו מותאם אישית, חריטת לייזר מותאמת אישית, והתאמת צבעי מארז ספציפיים.
שירותי שילוב פרוטוקולים
צוות ההנדסה משנה קושחה כדי לשלב פרוטוקולי תקשורת BACnet או M-bus סטנדרטיים.
מכלול כבל חיישן מורחב
קווי ייצור מספקים קווי אות מותאמים עם כבלי חיישן מתמר הנמשכים עד 20 מטר.
יישומי יעד וסוגי נוזלים
|
יישום יעד |
סוגי נוזלים ישימים |
שימוש אופייני |
|
מערכות HVAC ומים צוננים |
מים צוננים, מי מגדל קירור, תערובות גליקול |
לניטור עומס תרמי ואיזון לולאה |
|
ניהול המים העירוני |
מים לשתיה, מים גולמיים, קולחים מטופלים |
עבור זרימה מחוזית ומדידת רשת |
|
מים תהליך תעשייתי |
מים מעבדים, מים מופחתים, מי שטיפה |
משמש למעקב אחר צריכה בקווי ייצור |
|
השקיה חקלאית |
מי נהר, מי תהום, דשנים נוזליים |
משמש למדידת נפח חלוקת שדה |
|
חקלאות מים וטיפול במים |
מי חקלאות ימית ממוחזרים, מים מסוננים |
משמש לבקרת מינון וניטור מחזור הדם |

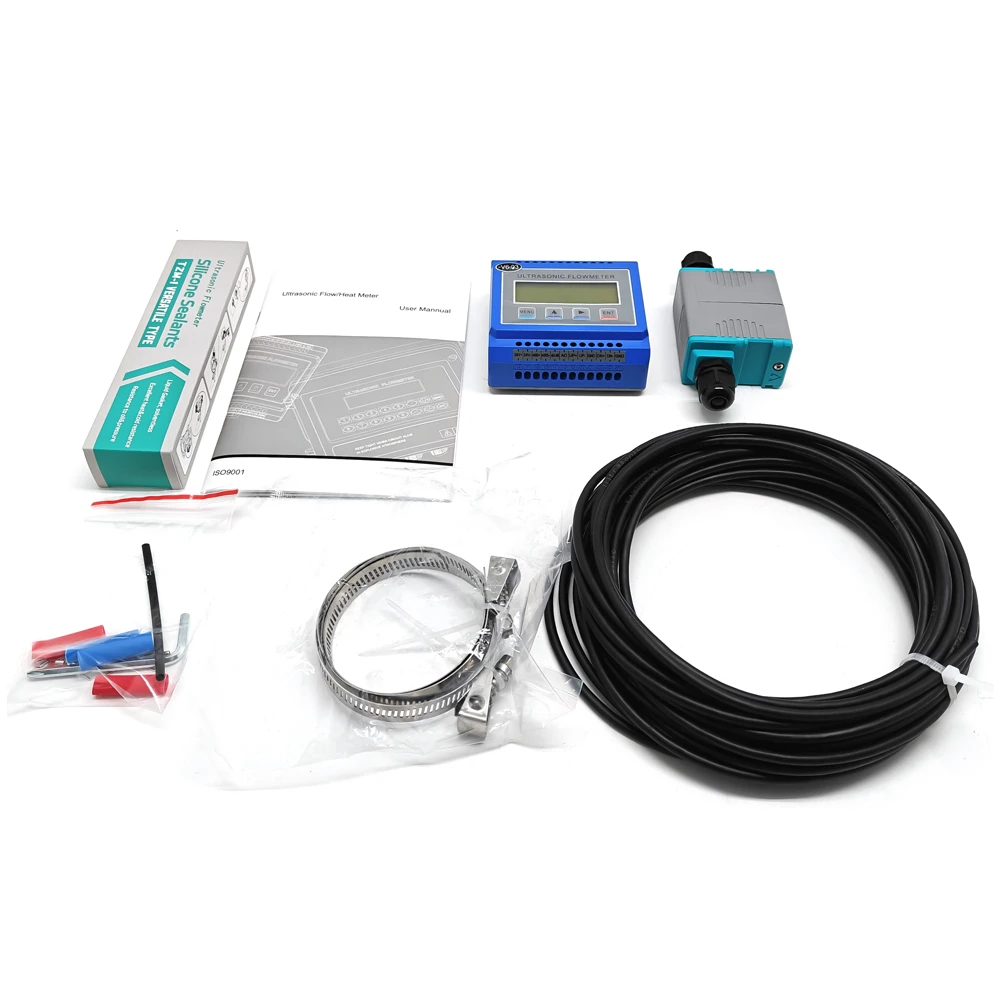

רשימת אריזה סטנדרטית ומשלוח
1.קרטון גלי מחוזק כפול-
אריזה חיצונית כבדה- ועמידה בפני לחות{{1}, שתוכננה כדי לעמוד בתחבורה ימית ואווירית בינלאומית סטנדרטית.
2. תוספות מוקצף מפוליאתילן{{1} בהתאמה אישית
קצף סופג הלם-בצפיפות גבוהה- מונע תזוזה של רכיבים פנימיים במהלך מטען ימי או אווירי.
3. תעודת כיול מפעל ומדריך
מצורף גיליון נתונים רטוב-מותאם אישית ומדריך הוראות טכני באנגלית מקומי.
מוצרים
שאלות נפוצות
|
HNF100-C בסיסי מודולרי אולטרסאונד מד זרימה פרמטרים |
|
|
פרמטרים ספציפיים |
ערך / תיאור |
|
עקרון המדידה |
מד הזרימה האולטראסוני המודולרי הבסיסי HNF100-C הוא סדרה של מדי זרימה קולי-בדיוק גבוה המבוסס על עקרון ההפרש של-זמן קולי, הכולל פעולות של 4-בתים של IEEE754 בנקודה צפה. הוא משתמש בעיבוד אותות היברידי משולב אינטליגנטי ונמצא בשימוש נרחב למדידה מקוונת ארוכת טווח של נוזלים שונים. ניתן להתקין אותו מבלי להפריע לזרימת הצינור, וכאשר מצויד בחיישן טמפרטורה, ניתן להשיג מדידת חום. הוא מיושם באופן נרחב בבקרת תהליכים, מדידת ייצור, התיישבות מסחרית, והוא חדר לתעשיות כמו אספקת מים וניקוז, מתכות, פטרוכימיה, פרויקטים של שימור מים וניטור אנרגיה. |
|
טווח קוטר נומינלי |
15 מ"מ-6000 מ"מ |
|
דיוק מדידה |
+/-1% |
|
קצב זרימה |
גדול או שווה ל-0.2m/s |
|
לְהַצִיג |
6×12 סינית או 6×24 תווים מערביים LCD עם תאורה אחורית מטריצת נקודות, תומך בחמש שפות: סינית, אנגלית, איטלקית, טורקית וספרדית |
|
טווח טמפרטורות בינוני |
-30 ~ 160 מעלות |
|
טווח טמפרטורות סביבה |
מארח: -20 ~ 60 מעלות; חיישן: -30 ~ 160 מעלות |
|
מדידה מדיום |
מים, מי ים, שפכים תעשייתיים, תמיסות חומצה-בסיסיות, אלכוהול, בירה, שמנים שונים ונוזלים הומוגניים אחרים שיכולים להוליך גלים קוליים |
|
חומר דיור למשדר |
פלדה, נירוסטה, ברזל יצוק, PVC, נחושת, אלומיניום וכל שאר הצינורות הצפופים, המאפשרים ריפוד |
|
פלט אות: |
פלט זרם ערוץ 4~20mA |
|
קלט אות |
3 מסלולים של כניסת זרם של 4-20mA, דיוק 0.1%, יכול לאסוף אותות כמו טמפרטורה, לחץ ורמה |
|
ממשק תקשורת |
בידוד את הממשק הטורי RS485, המאפשר שדרוגים למד הזרימה באמצעות מחשב, תמיכה בפרוטוקולים כגון MODBUS |
|
ספק כוח |
DC8-36V או AC85-264V (אופציונלי) |
|
חומר חלקים רטובים |
ABS הנדסה פלסטיק |
|
רמת הגנה |
מארח: IP30; חיישן: IP68 |
|
צריכת חשמל |
1.5w |
