סקירת מוצר

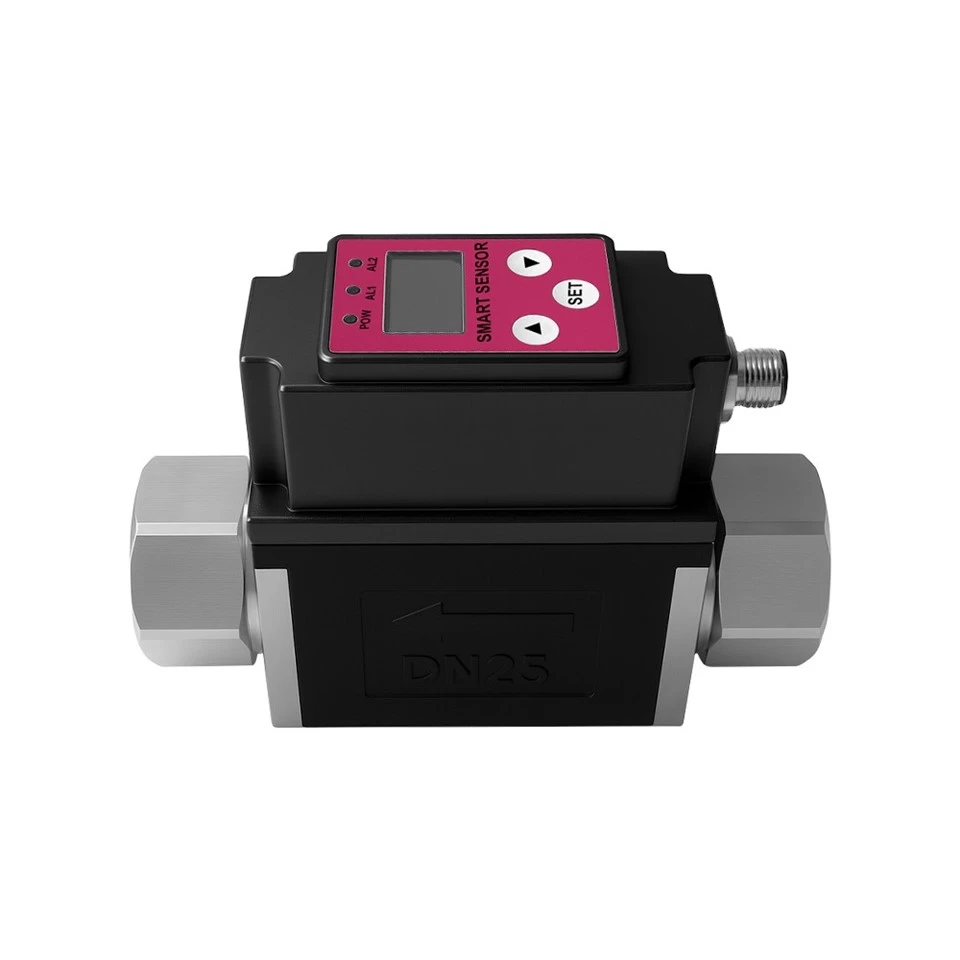

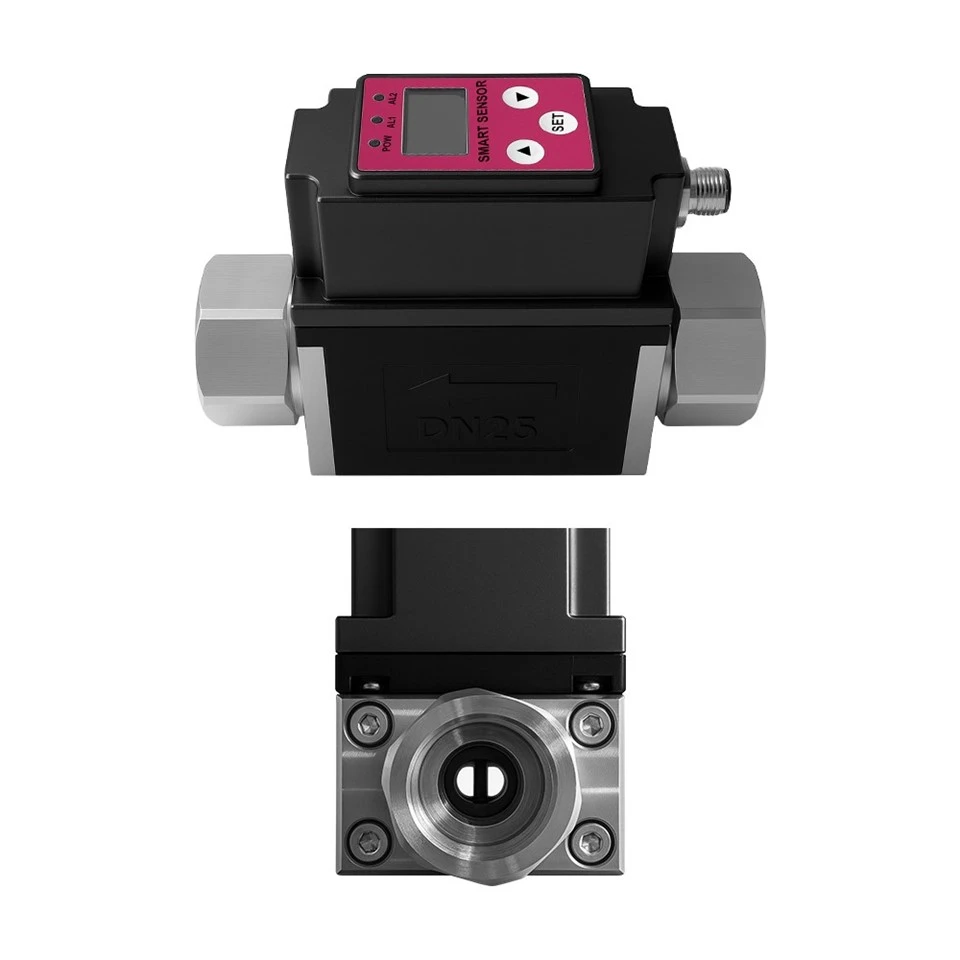

סוג מערבולת משדר הזרימה מודד זרימה נפחית על ידי זיהוי תדר מערבולת קרמן שנוצר מאחורי גוף בלוף.
מפרט טכני
|
קָטֵגוֹרִיָה |
פָּרָמֶטֶר |
מִפרָט |
|
ביצועים |
דיוק (נוזל) |
±0.75% מהשיעור |
|
דיוק (גז וקיטור) |
±1.0% מהשיעור |
|
|
הֲדִירוּת |
פחות או שווה ל-0.2% |
|
|
יחס הנחה |
10:1 עד 35:1 (תלוי בתהליך) |
|
|
תהליך ומדיה |
מדיה ישימה |
נוזל, גז, קיטור (רווי / מחומם) |
|
קוטר נומינלי (DN) |
DN15 עד DN300 (1/2 אינץ' עד 12 אינץ' |
|
|
דירוג לחץ |
PN16 / PN40 (DIN), Class 150 / 300 (ANSI) |
|
|
טווח טמפרטורה |
−40 מעלות עד +150 מעלות (עד +350 מעלות אופציונלי) |
|
|
מֵכָנִי |
סוג חיבור |
רקיק / אוגן / הכנסה |
|
חומר רטוב |
SS304 / SS316L / Hastelloy C |
|
|
חומר דיור |
סגסוגת אלומיניום מצופה-אפוקסי |
|
|
חַשׁמַלִי |
ספק כוח |
24 VDC (12–36 VDC) |
|
פלט אנלוגי |
4-20 mA |
|
|
פלט דיגיטלי |
HART / Modbus RS485 / Profibus PA |
|
|
פלט דופק |
0-5 קילו-הרץ |
|
|
הַתאָמָה |
מחלקת הגנה |
IP66 / IP67 |
|
הגנה מפני פיצוץ |
Ex d IIC T6 Gb / Ex ia IIC T4 Ga |
יישומים תעשייתיים
|
תעשייה / יישום |
איך משתמשים בו |
יתרונות מרכזיים |
|
כוח ואנרגיה |
מדידת זרימת אדים רוויה ומחוממת |
מדידה יציבה למערכות קיטור |
|
עיבוד כימי |
ניטור קווי גז ונוזל קורוזיביים |
מתאים לתנאי מדיה קורוזיבית |
|
נפט וגז |
מדידת גז טבעי ומים מופקים |
שומר על דיוק על פני זרימות משתנות |
|
ניהול מים |
ניטור לולאות שפכים תעשייתיות ומים צוננים |
ללא חלקים נעים, בלאי נמוך |
|
מזון ומשקאות |
בקרת קיטור ועיקור CIP |
יכולת חזרה גבוהה לבקרת תהליכים |
תכונות ויתרונות טכניים
עיצוב חיישן כפול קיבולי{{0}
חיישנים כפולים מפחיתים הפרעות רטט בזיהוי אותות זרימה.
אלגוריתם DSP אדפטיבי
DSP מסנן רעשים ומשפר את יציבות הזרימה הנמוכה-.
פיצוי רב משתנים
פיצוי טמפרטורה ולחץ מאפשר חישוב זרימת מסה.
Weld-Free Bluff Body
מסיר מערבולות- אחד מסיר חיבורי ריתוך ומפחית את הסיכון לדליפה.
תאימות והסמכות
|
תקן / הסמכה |
היקף תאימות ופרטי אימות (מקסימום 15 מילים) |
|
ATEX / IECEx פיצוץ-הוכחה |
מוסמך Ex d IIC T6 Gb עבור סביבות גז מסוכנות |
|
SIL 2 בטיחות פונקציונלית |
עומד בתקן IEC 61508 עבור מערכות מכשור בטיחות |
|
כיול ISO 17025 |
כיול גרבימטרי עם דוחות אימות מפעל הניתנים למעקב |
|
תאימות לרישום CRN |
מאושר להתקנת מערכת צנרת בלחץ גבוה- בקנדה |
|
תקן NACE MR0175 |
חלקים רטובים המתאימים לשירות שמן וגז חמוץ |
|
PED 2014/68/EU |
עומד בדרישות הבטיחות של ציוד לחץ אירופאי |
יכולות ייצור ו-QA
יכולות ייצור
1. עיבוד CNC מרובה-צירים:עיבוד CNC מייצר גיאומטריית גוף בלוף עקבית על פני אצוות.
2. ריתוך מסלולי אוטומטי:ריתוך אורביטלי מבטיח חיבורים אחידים ללא בליטות פנימיות.
3. בדיקות לא-הרסניות (NDT):בדיקות רנטגן ובדיקות צבע בודקות את תקינות הריתוך של גופי הלחץ.
4. זמני אספקת ייצור:תצורות סטנדרטיות נשלחות תוך שבועיים לאחר אישור ההזמנה.
יכולות QA
1. בדיקת לחץ הידרוסטטית:בודק גופי מד מורכבים במלואם בלחץ תכנון פי 1.5 כדי לאמת תקינות מבנית.
2. מיזוג מחזור תרמי:חושף מודולים אלקטרוניים פנימיים לתאי טמפרטורה-גבוהים כדי לזהות ולמנוע סחף מוקדם של רכיבים.
3.X-בדיקת רנטגן:עורך בדיקות ריתוך נפח כדי לזהות פגמים פנימיים ונקבוביות בצינורות זרימה בלחץ גבוה-.
4.3-מטרולוגיה של קואורדינטות מימד:משתמש במערכות CMM כדי לאמת סובלנות גיאומטריית סרגל נשירה עד לרמת הדיוק של -מיקרון.
שאלות נפוצות
|
פרמטרים של מד זרימה וורטקס HNF20-AE |
|
|
פרמטרים ספציפיים |
ערך / תיאור |
|
עקרון המדידה |
מד זרימת המערבולת HNF20-AE משתמש בחוק התיאורטי שהציע תיאודור פון קרמן בשנת 1912. כאשר ישנו מכשול גלילי או מחולל מערבולת בנוזל הזורם, נוצרות מערבולות מתחלפות במורד הזרם. מהירות הנוזל פרופורציונלית לתדירות המערבולת. אלמנטים פיזואלקטריים מזהים את מספר פעימות המערבולת, ואז המעגל מגביר את האות כדי לחשב את זרימת הנוזל. |
|
טווח קוטר נומינלי |
DN8,DN10,DN15,DN20,DN25 |
|
חומר דיור |
סגסוגת אלומיניום, פלסטיק תעשייתי ABS (פלט דופק) |
|
חומר בסיס |
304 נירוסטה |
|
שיטת חיבור |
חוט פנימי |
|
דיוק מדידה |
±2% |
|
טווח מדידה |
1~120 ליטר לדקה |
|
טווח מדידת טמפרטורה |
0-100 מעלות, -10-90 מעלות, ניתן להתאמה אישית |
|
דיוק טמפרטורה |
פחות או שווה למעלה אחת |
|
טווח טמפרטורות סביבה |
-20..80 מעלות |
|
חומר דיור למשדר |
ללא הגבלה |
|
תצוגה/פעולה |
OLED 128×64 |
|
תשומות |
|
|
פלטים |
מגע אזעקה, 4~20mA, פלט דופק (ניתן להגדרה) |
|
ספק כוח |
24VDC |
|
רמת הגנה |
IP67 |
