סקירת מוצר

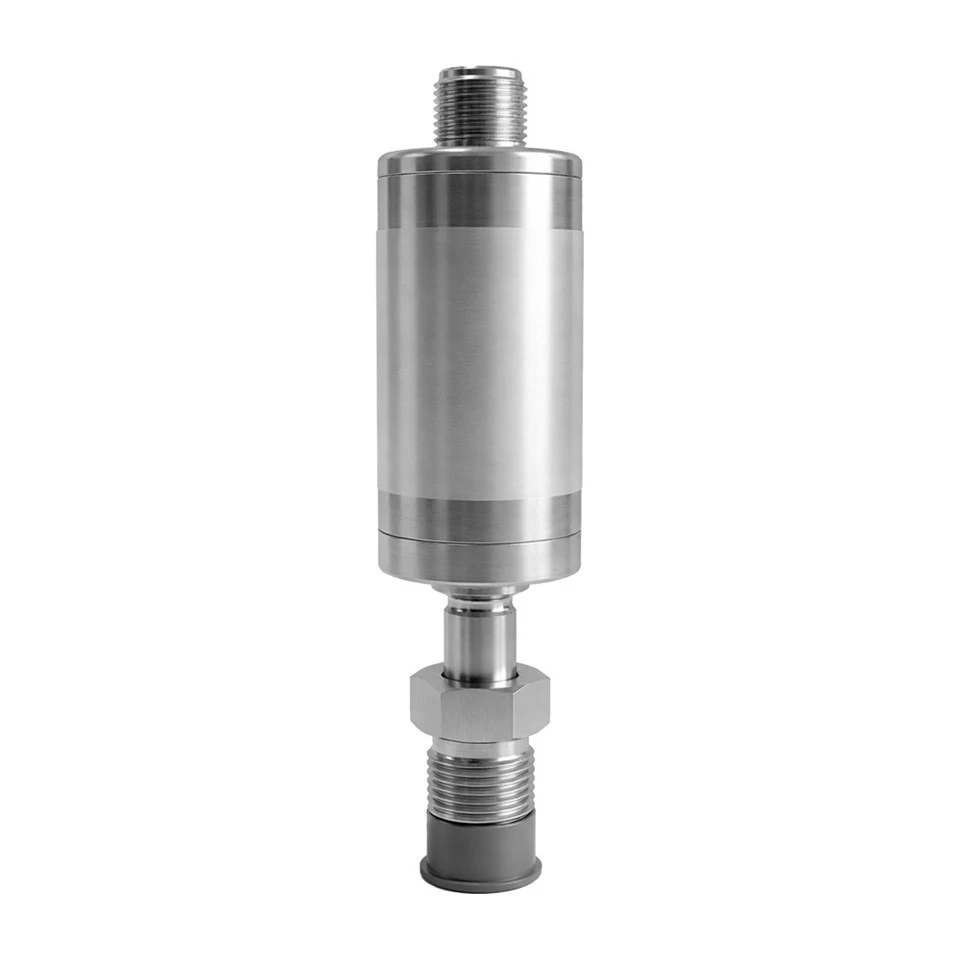

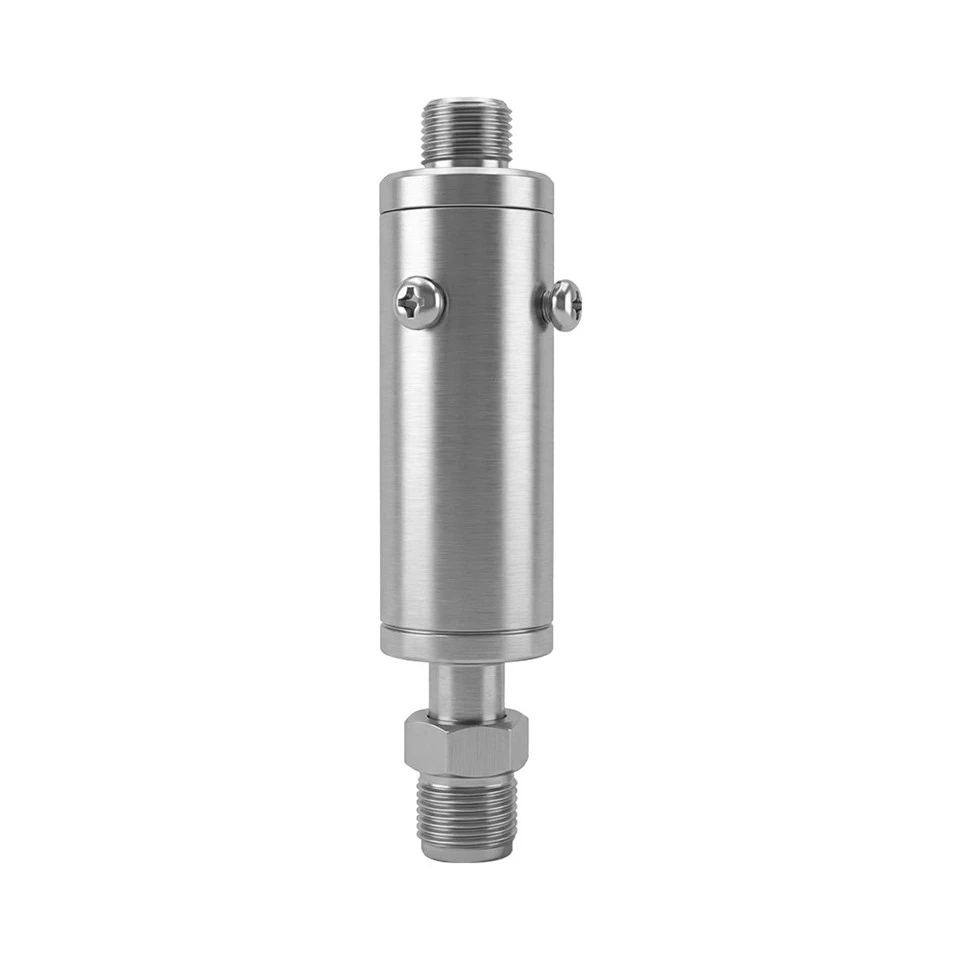

מתמר לחץ בטוהר גבוה נועד למדידת לחץ מדויקת במערכות גזים ונוזלים בטוהר- גבוה. הוא ממיר לחץ תהליך לאותות חשמליים יציבים לניטור ובקרה ביישומי מוליכים למחצה, תרופות, מעבדה ו-תהליך נקי.
תכונות מפתח
חלקים רטובים מנירוסטה 316L מספקים עמידות מצוינת בפני קורוזיה ותאימות למדיה בטוהר- גבוה.
ריבוי יציאות אנלוגיות ומיתוג תומכות באינטגרציה עם PLC, DCS וציוד אוטומציה.
יכולת לחץ יתר גבוהה עומדת בלחצים של עד טווח מדורג של 2× לשיפור הבטיחות התפעולית.
מיגון רעשים ומיזוג אותות משולבים משפרים את יציבות הפלט בסביבות תעשייתיות.
פונקציית כוונון אפס מאפשרת כיול נוח ושומרת על דיוק מדידה-לטווח ארוך.
יישומים אופייניים
מערכות אספקת גז מוליכים למחצה
עיבוד כימי-בטוהר גבוה
ציוד לייצור תרופות
רשתות חלוקת גז מעבדתיות
ניטור תהליכים בחדר נקי
מערכות צנרת-בטוהר גבוה במיוחד (UHP).
ארונות גז מיוחדים
אינטגרציה של מכשירים אנליטיים
מחליקות בקרת ואקום ולחץ
ציוד לאוטומציה של תהליכים
מפרט טכני
|
חיישן לחץ HNP60 טוהר גבוה |
|
|
פרמטרים ספציפיים |
ערך / תיאור |
|
עקרון המדידה |
חיישן הלחץ HNP60 בטוהר גבוה-ממיר את הלחץ הבינוני לאות חשמלי, מוציא אותות מדויקים לאחר ביטול רעשים ועיבוד מיגון, תומך בהתאמה אפסית, ומבטיח חישת לחץ יציבה עם מבנה נירוסטה מלא. לאחר בדיקות החזקת לחץ, הוא ממיר נתוני לחץ לאותות חשמליים קריאים כדי להשיג מדידה. |
|
חומר מעטפת |
304/316L |
|
חומר של ג'וינט |
316L |
|
דִיוּק |
1%FS, 0.5%FS, 0.25%FS, 0.1%FS, 0.05%FS |
|
טווח מדידה |
0-100Kpa, 0-200kpa, 0-500kpa, 0-200psi, 0-250psi, 0-500psi, 0-3000psi |
|
לחץ מקסימלי |
לחץ מדורג פי 2 (מקסימום 5000psi) |
|
תהליך חיבור |
1/4VCR, 1/4LOK, 1/4 צינור מרותך, מחבר מותאם אישית |
|
חיבור לחשמל |
4-תקע תעופה M12X1 עם הברגה (ללא חריץ), תקע תעופה M12X1 מושחל עם 4 פינים (עם חריץ), מחבר זנב מתכתי + שקע כבל (ללא הברגה), מחבר תעשייתי, חיבור חשמלי מותאם אישית |
|
טווח טמפרטורות בינוני |
-20 ~ 85 מעלות |
|
טווח טמפרטורות סביבה |
-20 ~ 85 מעלות |
|
אות פלט |
מתג PNP טרנזיסטור, מתג NPN טרנזיסטור, מתג ממסר, 4-20mA, 4, 20mA (מתכוונן מאפס-ל-מלא), 4-20mA (כיוונון אפס מפתח אחד), 1-5V (24V), 0-5V (24V), (50-500), (0.510V), (0.5100). (24V), סוג אות מותאם אישית |
|
הסמכה |
CE, ISO9001, SIL |
OEM & התאמה אישית
|
פָּרִיט |
אפשרויות זמינות |
|
אות פלט |
פלטים מותאמים אישית |
|
תהליך חיבור |
אבזור בהתאמה אישית |
|
חיבור לחשמל |
חיבור מותאם אישית |
|
אורך כבל |
ניתן להשיג מכלולי כבלים מותאמים אישית |
|
כִּיוּל |
כיול במפעל ואפס אפשרויות התאמה |
|
שירות OEM |
סימון לוגו, התאמה אישית של תווית, התאמה אישית של אריזה |
הסמכות ותאימות
CE -התאמה לדרישות הבטיחות וה-EMC הרלוונטיות באירופה.
ISO 9001 -הסמכת מערכת ניהול איכות לתהליכי ייצור.
SIL -הסמכת בטיחות תפקודית התומכת בשימוש במערכות הקשורות לבטיחות-.
RoHS (אופציונלי לפי בקשה) -הגבלת תאימות לחומרים מסוכנים עבור שווקים ספציפיים.
דוח כיול במפעל (אופציונלי) -אימות ביצועי המדידה לפני המשלוח.
שאלות נפוצות
|
חיישן לחץ HNP60 טוהר גבוה |
|
|
פרמטרים ספציפיים |
ערך / תיאור |
|
עקרון המדידה |
חיישן הלחץ HNP60 בטוהר גבוה-ממיר את הלחץ הבינוני לאות חשמלי, מוציא אותות מדויקים לאחר ביטול רעשים ועיבוד מיגון, תומך בהתאמה אפסית, ומבטיח חישת לחץ יציבה עם מבנה נירוסטה מלא. לאחר בדיקות החזקת לחץ, הוא ממיר נתוני לחץ לאותות חשמליים קריאים כדי להשיג מדידה. |
|
חומר מעטפת |
304/316L |
|
חומר של ג'וינט |
316L |
|
דִיוּק |
1%FS, 0.5%FS, 0.25%FS, 0.1%FS, 0.05%FS |
|
טווח מדידה |
0-100Kpa, 0-200kpa, 0-500kpa, 0-200psi, 0-250psi, 0-500psi, 0-3000psi |
|
לחץ מקסימלי |
לחץ מדורג פי 2 (מקסימום 5000psi) |
|
תהליך חיבור |
1/4VCR, 1/4LOK, 1/4 צינור מרותך, מחבר מותאם אישית |
|
חיבור לחשמל |
4-תקע תעופה M12X1 עם הברגה (ללא חריץ), תקע תעופה M12X1 מושחל עם 4 פינים (עם חריץ), מחבר זנב מתכתי + שקע כבל (ללא הברגה), מחבר תעשייתי, חיבור חשמלי מותאם אישית |
|
טווח טמפרטורות בינוני |
-20 ~ 85 מעלות |
|
טווח טמפרטורות סביבה |
-20 ~ 85 מעלות |
|
אות פלט |
מתג PNP טרנזיסטור, מתג NPN טרנזיסטור, מתג ממסר, 4-20mA, 4, 20mA (מתכוונן מאפס-ל-מלא), 4-20mA (כיוונון אפס מפתח אחד), 1-5V (24V), 0-5V (24V), (50-500), (0.510V), (0.5100). (24V), סוג אות מותאם אישית |
|
הסמכה |
CE, ISO9001, SIL |
